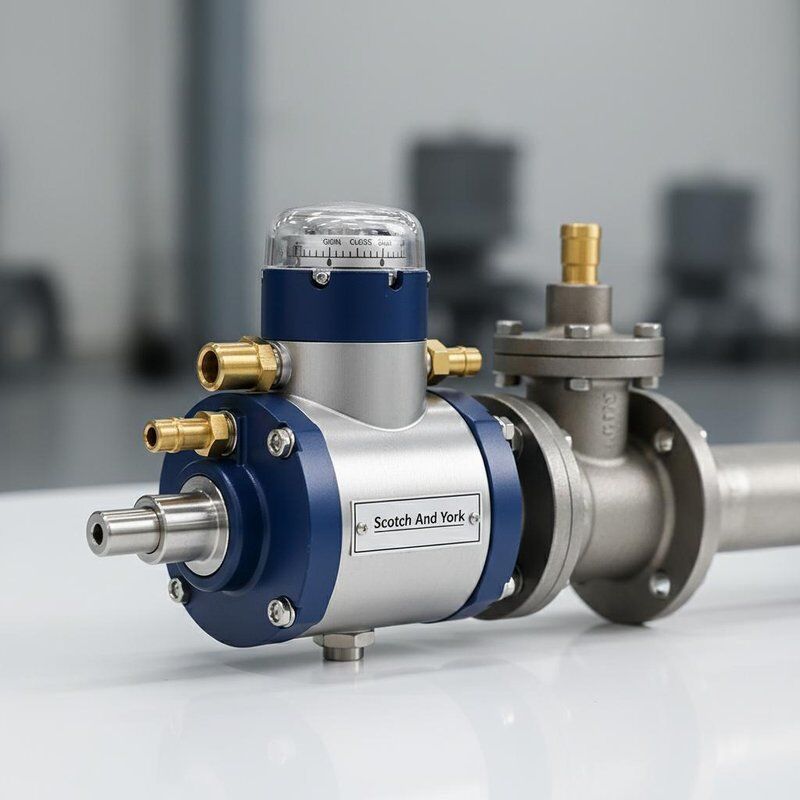

Пневматический приводящий механизм серии Scotch And York BR с модульной конструкцией и защитой IP66

Высококачественный пневматический привод Скотч-и-Йорк для регулирующего клапана

Пневматический привод Скотч-и-Йорк серии BR является самым передовым поршневым пневматическим приводом на сегодняшний день и соответствует требованиям крутящего момента в диапазоне от 450 Нм до 250 000 Нм. С выходным углом 0-100°, он может удовлетворить потребности различных поворотных регулирующих клапанов, дисковых затворов, шаровых кранов и эксцентриковых поворотных клапанов.

Пневматический привод Скотч-и-Йорк серии BR имеет двойную направляющую конструкцию, обеспечивающую плавную и надежную работу поршня, высокий выходной крутящий момент, а также удобство установки и обслуживания. За счет уплотнения поршневым уплотнительным кольцом, давление источника воздуха действует на поршень, вызывая его движение и перемещение штока влево и вправо. Шток преобразуется в угловое движение через шарнир вилки. Конфигурируя пружинный возвратный механизм, можно добиться функции возврата путем сжатия и восстановления пружины в случае потери подачи воздуха.

• Модульная конструкция: Для ручного управления используются такие устройства, как винтовые, конические шестерни и гидравлические, с возможностью быстрой разборки. Ограничительное устройство, удобное для обслуживания на месте и позволяющее регулировать ход, имеет диапазон регулировки угла от 60° до 100°
• Гарантия длительного срока службы: Двусторонняя сбалансированная конструкция эффективно обеспечивает стабильность работы поршня на полном ходу. Хромирование или покрытие PTFE обеспечивает гладкость поверхности цилиндра и чрезвычайно низкий коэффициент трения, что обеспечивает сверхдолгий срок службы уплотнительных компонентов.
• Полностью герметичная конструкция корпуса: Обеспечивает степень защиты IP66. Принята конструкция вилочного шарнира, способная выдерживать высокое преобразование тяги, как вилочный шарнир, так и ротор закалены. Выбор уплотнительных компонентов, соответствующих требованиям низкотемпературных и высокотемпературных сред, обеспечивает герметичность при различных температурах окружающей среды.
• Высокостабильный пружинный возвратный механизм: Гарантирует, что усилие возврата пружины не уменьшается с увеличением времени использования.
• Конструкция высокого уровня безопасности: Принята полностью сварная конструкция корпуса пружинного возвратного механизма для окончательного устранения опасностей безопасности на конце пружины.
