Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: JGPV
Номер модели: ZDLM-JGPV
Условия оплаты и доставки
Количество мин заказа: 1 комплект
Цена: USD339/Set to USD7999.9/Set
Упаковывая детали: Противоположная упаковка для упаковки
Время доставки: 2 недели
Условия оплаты: L/C, T/T, Western Union
Поставка способности: 500 установили в месяц
Standard or Non-standard: |
Standard |
Application: |
General |
Product features: |
Industrial automation control valve |
Purpose: |
Flow regulation |
Structure: |
Diaphragm |
Manufacturing craft: |
Casting |
Body material: |
Cast steel and stainless steel |
Medium type: |
Water, steam and oil etc. |
Port size: |
3/4" - 18" |
Connection: |
Flanges |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Single Seated Control Valve |
Standard or Non-standard: |
Standard |
Application: |
General |
Product features: |
Industrial automation control valve |
Purpose: |
Flow regulation |
Structure: |
Diaphragm |
Manufacturing craft: |
Casting |
Body material: |
Cast steel and stainless steel |
Medium type: |
Water, steam and oil etc. |
Port size: |
3/4" - 18" |
Connection: |
Flanges |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Single Seated Control Valve |

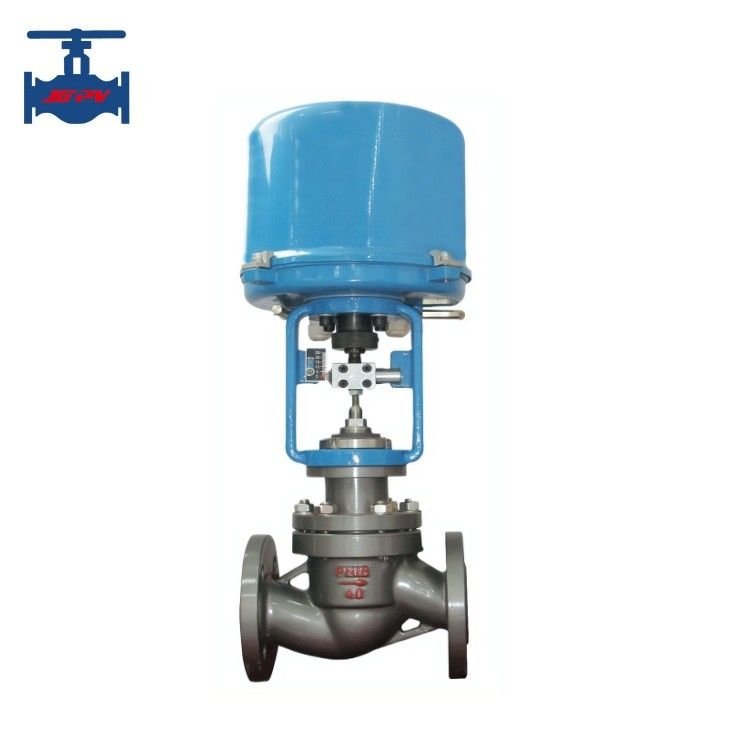

ANSI GB Standard Cast Steel Electric Actuated Single Seated Control Valve (Стандартизированный литой стальной электрический одноместный управляющий клапан)
Введение продукта:
Контрольный клапан - это силовое устройство, используемое для управления или изменения потока жидкостей, таких как газ, нефть, вода и пар. Он движется после получения сигнала от контроллера, изменяя поток.Это устройство управления, используемое для управления и направления потока жидкостей путем изменения размера пути потокаДля управления потоком жидкости клапан управления использует приводящий механизм для регулирования положения клапана или диска.Они применяются, чтобы сохранить переменную процесса как можно ближе к целевой точке установки, как это практично. компоненты этой клапанной установки включают корпус клапана, приводящий механизм, позиционирующий механизм. корпус состоит из комплектующих компонентов и монтажа капота.Его конструкция поддерживает поверхности сидений и часть закрытия клапана, выдерживая статическое давление жидкости и дифференциальное давлениеПневматические, гидравлические, гидравлические, гидравлические, гидравлические,или электрические приводы являются инструментами, которые генерируют силу, необходимую для открытия и закрытия клапанаДля поддержания желаемой точки установки позиционеры отслеживают и управляют реальным движением привода.
Серия ZDLM электронного типа электрический регулирующий клапан продуктов с легким телом и отличные характеристики, это высококачественный базовый электрический клапан управления продукта.Он подходит для системы управления производственным процессом в общих условиях среднего процесса с использованием жидкости..
Данный продукт состоит из электрического привода электронного типа серии 3810L и регулирующего клапана тонкого и рукава.который может избежать проблемы дополнительного сервоусилителяОн имеет высокую точность и легкую установку.
Технический параметр изделия:
| Номинальный размер порта (мм) | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||
|
Коэффициент потока Кв |
Линейный |
6.9 11 |
17.6 |
27.5 |
27.5 44 |
44 69 |
69 110 |
110 176 |
275 |
440 |
440 690 |
690 1000 |
1000 1600 |
| Равные проценты |
6.3 10 |
16 |
25 |
25 40 |
40 63 |
63 100 |
100 160 |
250 |
400 |
400 630 |
630 900 |
900 1400 |
|
| Удаление (мм) | 16 | 25 | 40 | 60 | 100 | ||||||||
| Тип привода | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | ||||||||
| Разрешенная разница давления (MPa) | 4 | 4.2 | 4.6 | 3.7 | 2.7 | 2.2 | |||||||
| Сигнал | 4 ~ 20mA постоянное, 1 ~ 5V постоянное. | ||||||||||||
|
Электрическое питание |
24В, 220В, 380В, 440В | ||||||||||||
| Давление (MPa) | 1.6-10.0 | ||||||||||||
| Рабочая температура |
Углеродистая сталь: -40 ~ 250 / -40 ~ 450 Нержавеющая сталь: -40 ~ 250 / -60 ~ 450 |
||||||||||||
|
Характеристики потока |
Линейный и линейный, фиксированное соотношение 50:1 | ||||||||||||
Характеристики продукта:
1Принимается сбалансированное сердце клапана, с небольшой несбалансированной силой, большим допустимым дифференциальным давлением и стабильной работой.
2Ядро клапана имеет большую направляющую поверхность, которая может улучшить вибрацию, вызванную вихревым током и ударом, и уменьшить повреждения.
3Шум примерно на 10 дБ (а) ниже, чем у обычного одноместного регулирующего клапана.
4Простая структура и удобная разборка и обслуживание.
Эта серия продуктов обладает хорошей производительностью и работоспособностью и может удовлетворять потребности клиентов в управлении в широком спектре приложений.
