Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: JGPV
Номер модели: SZJHP-JGPV
Условия оплаты и доставки
Количество мин заказа: 1 комплект
Цена: USD339/Set to USD7999.9/Set
Упаковывая детали: Противоположная упаковка для упаковки
Время доставки: 2 недели
Условия оплаты: L/C, T/T, Western Union
Поставка способности: 500 установили в месяц
Стандартный или нестандартный: |
Стандартный |
Применение: |
Общий |
Особенности продукта: |
Станции управления промышленной автоматизацией |
Цель: |
Регулирование потоков |
Структура: |
Диафрагма |
Промышленные суда: |
Кастинг |
Материал корпуса: |
Литая сталь и нержавеющая сталь |
Тип носителя: |
Вода, пар и масло и т.д. |
Размер порта: |
3/4" - 12" |
Соединение: |
Фланцы |
Стандартный или нестандартный: |
Стандартный |
Применение: |
Общий |
Особенности продукта: |
Станции управления промышленной автоматизацией |
Цель: |
Регулирование потоков |
Структура: |
Диафрагма |
Промышленные суда: |
Кастинг |
Материал корпуса: |
Литая сталь и нержавеющая сталь |
Тип носителя: |
Вода, пар и масло и т.д. |
Размер порта: |
3/4" - 12" |
Соединение: |
Фланцы |

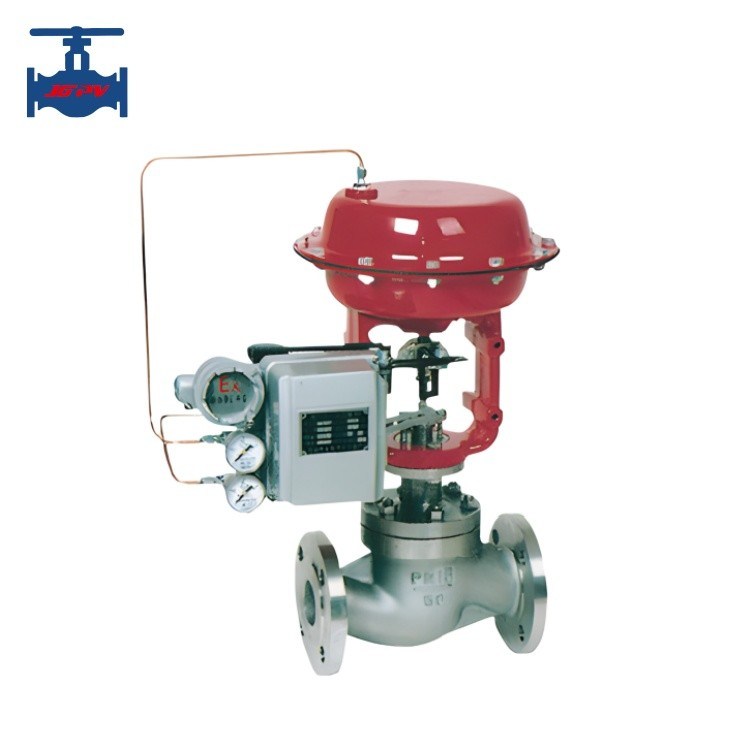

WCB CF8 CF8M Пневматический диафрагма тип регулирующий давление клапан управления с позиционером
Введение продукта:
Пневматический клапан управления диафрагмой, также известный как регулирующий клапан, включающий в себя:SZJHM пневматический точной диафрагмы рукава регулирующий клапан и SZJHN пневматической точной диафрагмы двойного сиденья регулирующий клапан, который использует верхнюю структуру направления и оснащен многопружинным приводом.небольшая потеря давленияШироко используется для точного управления параметрами процесса, такими как давление, скорость потока,и уровень жидкости в газах, жидкости и другие средства для поддержания заданного значения.Особенно подходит для рабочих ситуаций, когда допускается небольшая утечка и разница давления между передней и задней частью клапана незначительна..
Существуют различные типы пневматических клапанов регулирования диафрагмы с высокой точностью, включая стандартный тип, регулирующий тип отсека, тип уплотнения труб, тип изоляции прокладки и т. д.Номинальное давление продукта включает PN16, 40 и 64; номинальный диаметр диапазона DN20-300. Подходит для различных температур жидкости в диапазоне от -200 °C до +560 °C. Стандарт показателя утечки имеет уровень IV или VI,и характеристики потока линейны или равны проценту
Технический параметр изделия:
| Размер порта DN ((мм) (диаметр ядра dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| (10) | (12) | (15) | (20) | ||||||||||||||
| Коэффициент скоростного потока Kv | Линейный | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
| Равный процент | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
| Скорость удара ((мм) | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
| Эффективная площадь мембраны Ae ((cm2) | 280 | 400 | 600 | 1000 | 1600 | ||||||||||||
| Диапазон сигнала Pr ((KPa) | 20 ¢100,40 ¢200 | ||||||||||||||||
| Давление источника воздуха Ps (((KPa) | 0.140.4 | ||||||||||||||||
| Характеристики внутреннего потока | Линейный и равный процент | ||||||||||||||||
| Встроенно регулируемое соотношение R | 50:1 | ||||||||||||||||
| Допустимая утечка | Твердое сиденье: IV класс; мягкое сиденье: VI класс | ||||||||||||||||
| Номинальное давление PN ((MPa) | 1.6, 4.0, 6.4 | ||||||||||||||||
| Рабочая температура T (°C) | Нормальная температура | -20 ‰200,-40 ‰250,-60 ‰250 | |||||||||||||||
| Рассеивание тепла | -40 450, -60 450 | ||||||||||||||||
| Высокая температура | 450 ‰ 560 | ||||||||||||||||
| Низкая температура | -60-100,-100-200,-200-250 | ||||||||||||||||
Характеристики продукта:
1Характеристики ввода-вывода привода пневматического клапана управления диафрагмой показывают линейную связь, т. е.существует линейная связь между выходной смещением и давлением входного сигналаВыходное смещение называется ходом и отображается на панели отображения хода.Некоторые реакционные приводы также устанавливают дисплеи положения клапана на верхней части капсулы для отображения положения клапанаСуществует шесть спецификаций для хода домашних пневматических клапанов управления диафрагмой, включая 10 мм, 16 мм, 25 мм, 40 мм, 60 мм и 100 мм.
2Эффективная площадь диафрагмы привода прямо пропорциональна тяге, и чем больше эффективная площадь, тем больше тяга привода.
3Структура приводов положительного и отрицательного действия в основном одинакова, состоит из верхней крышки диафрагмы, нижней крышки диафрагмы, мембранной мембраны, толкательного прутка, пружины,регулирующие компоненты, скобку и панель для отображения ударов.
4Основное различие между конструкцией приводов положительного и отрицательного действия заключается в том, что входный сигнал привода отрицательного действия расположен в нижней части диафрагмы.и выходящий толкательный стержень также расположен в нижней частиИз-за хорошей герметичности диафрагмы нет необходимости герметичности на выходе ствола клапана.
5Начальная сила пружины может быть изменена путем регулирования регулирующего элемента, тем самым изменяя тягу привода.
6Вентиль управления пневматической диафрагмой может быть оборудован устройством самозамыкания для достижения самозамыкания и позиционирования клапана управления.
7. Позиционировщики клапанов могут быть добавлены для обнаружения положения клапанов и обратной связи, улучшая производительность управления.
8Устройство преобразования перемещения может быть добавлено в клапан управления пневматической диафрагмой для преобразования линейного перемещения в угловое перемещение, которое используется для вращения клапана.
9Вентиль управления пневматической диафрагмой может быть оснащен механизмом ручного колеса, который может быть использован для работы деградации в случае отказа автоматического управления, повышая надежность системы.
