Выделить:
Способность отключения: |
Устойчивый к пузырям, класс VI или класс V |
Operation Type: |
Manual |
Actuator Type: |
Pneumatic, Electric, Hydraulic |
Certifications: |
UL, FM, CE |
Connection: |
Flanges |
Trim Material: |
Brass |
Body Style: |
Globe, Angle, or Y-Pattern |
Actuation Type: |
Handwheel |
End Connection: |
Flanged, Threaded, Welded |
Product Body Type: |
Straight-through |
Product Features: |
Industrial Automation Control Valve |

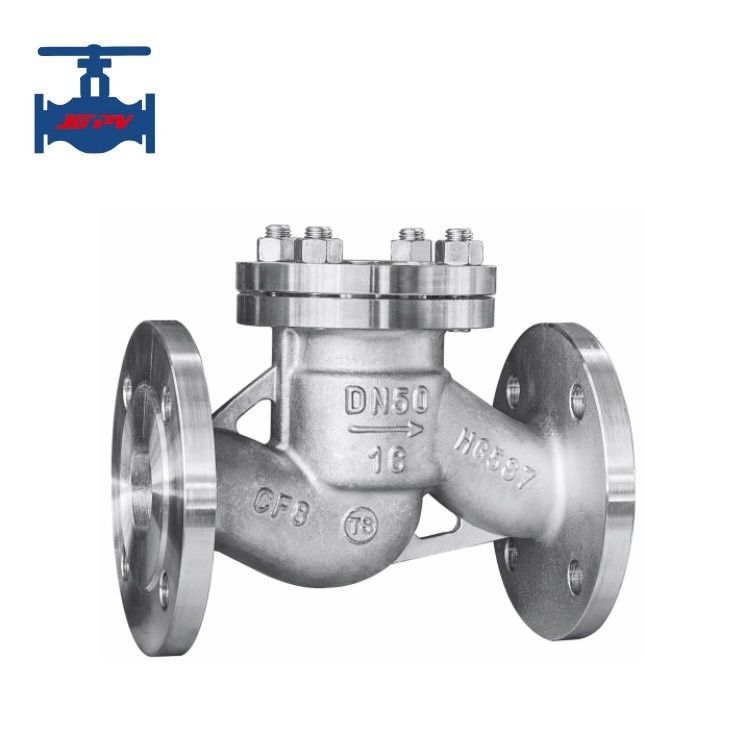

Выделенный момент: контрольный клапан подъемника
Введение продукта:
Контрольный клапан также известен как клапан обратного давления или клапан невозврата. Контрольный клапан предназначен только для того, чтобы позволить средству течь в одном направлении и предотвратить обратный поток.Обычно клапан работает автоматически., с открытием диска под давлением жидкости, протекающей в одном направлении. Когда жидкость течет в противоположном направлении,самосовпадение диска давления жидкости и диска действует на сиденье, отрезая таким образом поток.
Диск контрольного клапана поднимается вдоль вертикальной центральной линии корпуса клапана, его структура похожа на клапан-свет, корпус клапана и диск такой же, как клапан-свет.Верхняя часть клапана и нижняя часть крышки клапана, клапан может быть свободно подъем в цилиндре-водителе, когда средний вниз по течению, диска клапана средней тяги открывается, когда средний стоп-поток, диска клапана путем вертикальной посадки на сиденье,предотвратить эффект среднего противопотока.Такой клапан широко используется в химической промышленности, металлургии, фармацевтической и других областях, должен быть установлен горизонтально в трубопроводе.
Технические параметры продукта:
|
Номинальный диаметрDN ((mm)
|
50～300
|
|
Номинальное давлениеPN ((MPa)
|
1.0～2.5
|
|
Испытание давленияPs ((MPa)
|
Испытание прочности (вода)
|
1.5～3.75
|
|
Испытание уплотнения (вода)
|
1.1～2.75
|
|
Путь подключения
|
Фланц
|
Характеристики продукта:
1. контрольный клапан должен быть установлен и использован, то есть средние потоки в направлении показаной стрелки.
2Его небольшой объем, легкий вес, хорошая технология обработки, является одним из направлений развития отказового клапана, но коэффициент сопротивления жидкости немного больше, чем отказовые клапаны.
3Когда средний поток течет в указанном направлении, диск клапана подвергается действию силы среднего, когда средний счетчик потока открыт,из-за веса диска клапана и диска клапана подвергается действию средней обратной силы, так что уплотнительная поверхность диска клапана и сиденья клапана закрыты, чтобы предотвратить средний обратный поток.
4Удаление поверхности клапана и диска покрыто нержавеющей сталью.
