Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: JGPV
Номер модели: ZJHP-JGPV
Условия оплаты и доставки
Количество мин заказа: 1 комплект
Цена: USD189.9/Set to USD11399.9/Set
Упаковывая детали: Противоположная упаковка для упаковки
Время доставки: 2 недели
Условия оплаты: L/C, T/T, Western Union
Поставка способности: 500 установили в месяц
Стандартный или нестандартный: |
Стандартный |
Применение: |
Общий |
Особенности продукта: |
Станции управления промышленной автоматизацией |
Цель: |
Регулирование потоков |
Структура: |
Диафрагма и сиденье с рукавами |
Промышленные суда: |
Кастинг |
Материал корпуса: |
Литая сталь и нержавеющая сталь |
Тип носителя: |
Вода, пар и масло и т.д. |
Размер порта: |
3/4" - 18" |
Соединение: |
Фланцы |
стандарт испытания: |
Испытание прочности и испытание уплотнения и требования клиента |
Гарантия качества: |
18 месяцев |
Стандартный или нестандартный: |
Стандартный |
Применение: |
Общий |
Особенности продукта: |
Станции управления промышленной автоматизацией |
Цель: |
Регулирование потоков |
Структура: |
Диафрагма и сиденье с рукавами |
Промышленные суда: |
Кастинг |
Материал корпуса: |
Литая сталь и нержавеющая сталь |
Тип носителя: |
Вода, пар и масло и т.д. |
Размер порта: |
3/4" - 18" |
Соединение: |
Фланцы |
стандарт испытания: |
Испытание прочности и испытание уплотнения и требования клиента |
Гарантия качества: |
18 месяцев |

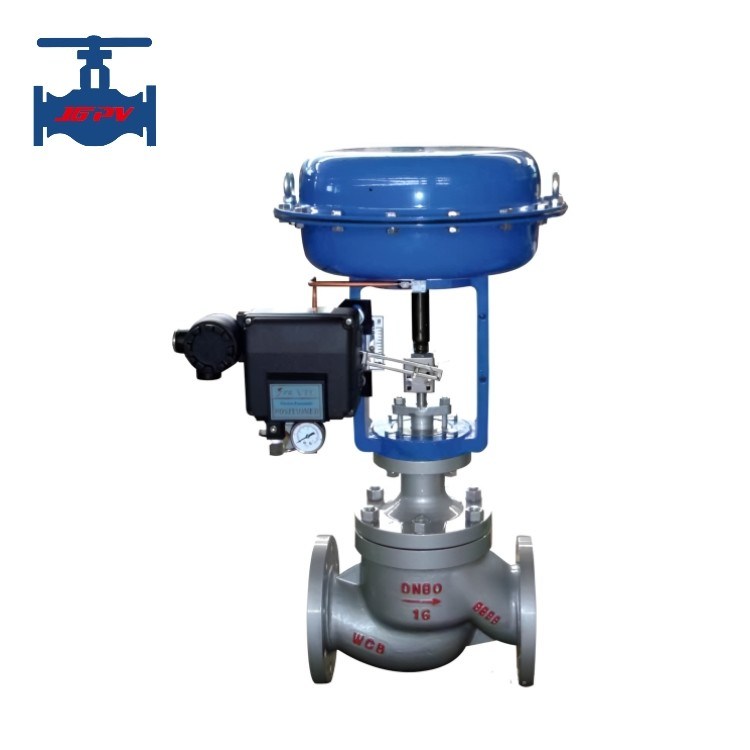

ANSI GB Фланцевый пружинный пневматический модулирующий клапан управления сигналом 4-20mA
Введение продукта:
Контрольный клапан - это силовое устройство, используемое для управления или изменения потока жидкостей, таких как газ, нефть, вода и пар. Он движется после получения сигнала от контроллера, изменяя поток.Это устройство управления, используемое для управления и направления потока жидкостей путем изменения размера пути потокаДля управления потоком жидкости клапан управления использует приводящий механизм для регулирования положения клапана или диска.Они применяются, чтобы сохранить переменную процесса как можно ближе к целевой точке установки, как это практично. компоненты этой клапанной установки включают корпус клапана, приводящий механизм, позиционирующий механизм. корпус состоит из комплектующих компонентов и монтажа капота.Его конструкция поддерживает поверхности сидений и часть закрытия клапана, выдерживая статическое давление жидкости и дифференциальное давлениеПневматические, гидравлические, гидравлические, гидравлические, гидравлические,или электрические приводы являются инструментами, которые генерируют силу, необходимую для открытия и закрытия клапанаДля поддержания желаемой точки установки позиционеры отслеживают и управляют реальным движением привода.
Регулирующий клапан типа пневматической диафрагмы состоит из мультипружинного пневматического привода и корпуса регулирующего клапана.легкая масса, чувствительные действия, канал жидкости упрощен S, небольшая потеря давления, большая вместимость клапана, точные характеристики потока, удобная разборка и сборка.Он широко используется для точного контроля параметров процесса газа, жидкости и других сред для поддержания давления, потока, температуры и уровня жидкости на заданном значении.Особенно подходит для допуска небольших утечек и клапан передней и задней разницы давления не большие случаи.
Технический параметр изделия:
|
Тип клапана |
Проходный клапан управления отливкой с одним сиденьем |
||||
|
Размер порта |
DN20-DN450 |
||||
|
Номинальное давление |
PN10-PN64 |
||||
|
Стандарт фланца |
JB/T79.1-94,792-94, ASME B16.5 |
||||
|
Сырье для корпуса |
Литая сталь (ZG230450) нержавеющая сталь (ZGICr18Ni9Ti, ZGICr18Ni12M02Ti) и т.д. |
||||
|
Капот |
Стандарт: от 20 до 200 °C, Рассеивание тепла: 230-450°C Криогенный: -60 - 196°C Запечатанный: -40 - 350°C |
||||
|
Тип капота |
Напряженное давление |
||||
|
Упаковка |
ПТФЕ, графит |
||||
|
Тип диска |
Тип одноместного поршня и типа рукава |
||||
|
Дисковое сырье |
Нержавеющая сталь ((1Cr18Ni9Ti,1Cr18Ni12M02Ti, 316L) |
||||
|
Характеристики потока |
Равный процент и линейные характеристики |
||||
|
Тип привода |
Двигатель диафрагмы ZHA/B с множественной пружиной |
||||
|
Тип привода |
ZHA/B-11 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
|
Эффективная площадь (см2) |
220 |
350 |
350 |
560 |
900 |
|
Номинальный ход (мм) |
10 |
16 |
25 |
40 |
60 |
|
Диапазон пружин (Kpa) |
200-200, 40-200, 80-240, 20-60, 60-100 |
||||
|
Материал диафрагмы |
EPDM NBR |
||||
|
Доставка воздуха |
140-400 КПа |
||||
|
Источник воздуха |
RCl/4" |
||||
|
Температура окружающей среды |
-40 до 85°C |
||||
Характеристики продукта:
1. сбалансированная структура катушки, осевая сила дисбаланса небольшая, допустимая разница давления большая, стабильность хорошая.
2Рукав имеет сильную взаимозаменяемость, удобный демонтаж и сборка, легко.
3. полностью металлическая структура катушки, до уровня IV утечки квази мягкой герметической структуры катушки до уровня VI утечки квази.
4Согласно принципу механики жидкости, корпус клапана спроектирован в равный участок канала с низким сопротивлением потока, внутреннее регулируемое соотношение составляет 50,и коэффициент номинального потока увеличивается на 30%.
5Устройство привода использует многоприпружные конструкции, которые могут уменьшить высоту на 30%, уменьшить вес на 30%.
